Saturated steam fixation line designed for Acrylic, Wool and Cotton yarns

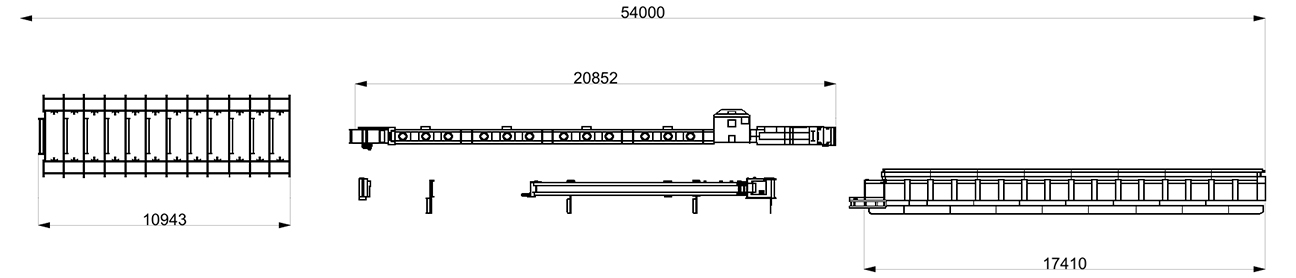

Layout Dimensions
Energy Consumption
The values indicate the installed power. Energy consumption may vary depending on the product being processed and the parameter values
| Unit | Qty. | Electricity (kVA) | Steam (kg/h @ 6 bar) | Compressed Air (Nm³/h @ 8 bar) | City Water (m³/h @ 3 bar) | Cooling Water (m³/h) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Unit | Total | Unit | Total | Unit | Total | Unit | Total | Unit | Total | ||
| Mi-PS Pre-Steamer | 1 | 7,5 | 7,5 | 30 | 30 | 0,5 | 0,5 | 0,03 | 0,03 | — | — |
| Mi-CF Cooling Fan | 2 | 0,8 | 1,6 | — | — | — | — | — | — | — | — |
| Mi-PAN 3X 4 | 1 | 6,6 | 26 | 30 | 120 | 1,5 | 1,5 | 20 | 80 | 2,7 | 2,7 |
| Mi-A Accumulator | 1 | 5,5 | 5,5 | — | — | — | — | — | — | 2,7 | 2,7 |
| Mi-W72 V2 Winder '72 | 1 | 34 | 34 | — | — | 12 | 12 | — | — | — | — |
| TOTAL | — | — | 74,6 | — | 150 | — | 14 | — | 80,03 | — | 5,4 |
Advantages
Low Operating Cost
- Low spare parts cost
- Easy maintenance and service
High Flexibility
- Wide product range: Acrylic, Wool, Cotton
High Production Capacity
- Production capacity up to 9,300 kg per day
- High process efficiency with accumulator
- Continuous production with automatic package change
Superior Yarn Quality
- Special dryer for high-quality yarn production
- Extra-long steaming tunnel for a perfect peak effect
Contact Us
Contact our team of experts for a customized solution tailored to your production needs.

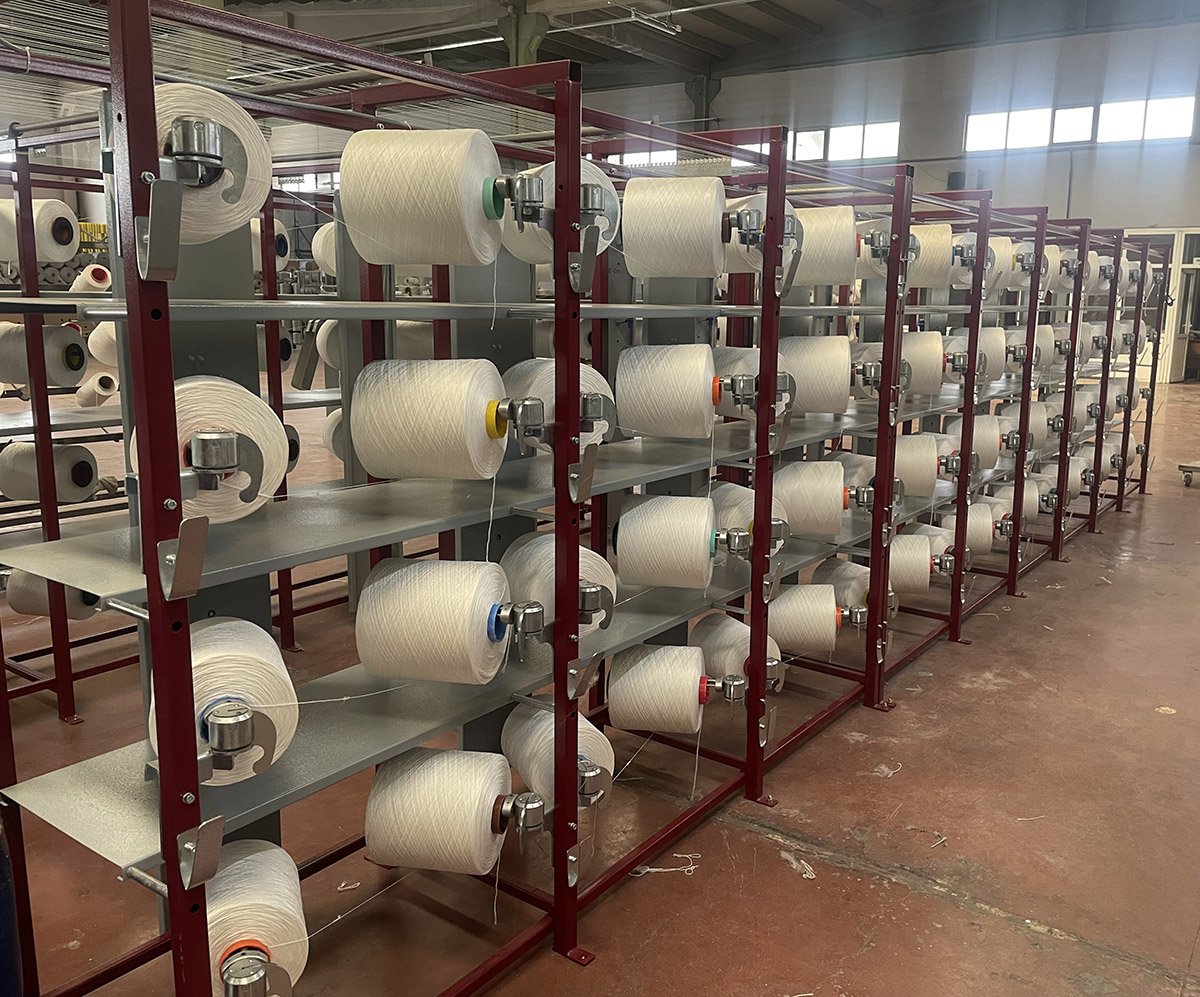

CAĞLIK
Kolay ve hızlı bobin değişimi sağlayan ergonomik bir tasarıma sahiptir. Gövdesi, 8 kg'a kadar ağırlıktaki bobinleri taşıyabilecek kapasiteye sahiptir.
- 96 Bobin kapasiteye kadar
- Aktif ve Rezerve masura tutucuları
- Tek Sıra veya Çift sıra kurulum seçeneği
- Her uç için ip koptu sensörü
- Her bir uç için iplik Tansiyon aparatı
SERİCİ
Sonsuz ve kesikli elyafları sermek üzere tasarlanmıştır. Gerginlik ayarlı Godetler, kaliteden ödün vermeden yüksek hızda üretime olanak tanır.
- Tansiyon ayarlı besleme Godeti
- Kolay bakım ve temizlik
- 650 m/dak kadar Serim hızı
BUHARLAMA TÜNELİ
Doymuş buhar ile fikseleme sağlayan, ürünün ısıl sabitleme (heat-set) işlemini atmosferik basınçlı bir ortamda gerçekleştiren bir buhar tünelidir.
- İhtiyaca göre değişik tünel sayısı
- Paslanmaz çelik band (en 300mm)
KURUTUCU
Müşteri ihtiyaçlarına göre makine konfigürasyonuna eklenebilen opsiyonel bir ünitedir. Doygun buharla yapılan ısıl sabitleme (Heat-set) işleminde, ürün doğal olarak belirli bir miktarda nem içerir; bu kurutucu ise ürünü istenen kuruluk seviyesine getirir.
AKÜMÜLATÖR
Akümülatör, üretim açısından kritik bir makine bileşenidir. Akümülatör sayesinde makineden en yüksek üretim verimliliğini elde etmek mümkündür. Ayrıca tünel bölümündeki duruş sürelerini asgari düzeyde tutarak homojen bir üretim çıktısı sağlar.
Farklı makine yerleşim boyutları elde etmek için akümülatör; hat boyunca, hattın yanına veya buharlama tünelinin üzerine yerleştirilebilir.
- Üretim gereksinimlerine bağlı olarak 15 metreye kadar depolama uzunluğu.
SARICI
MİTAS sarım makineleri, ısıl işlem görmüş iplikleri bobinlere sarmak üzere özel olarak tasarlanmıştır. İstenilen sertlikte bobin sarımı yapabildiği için, her türlü dokuma ve Tafting tezgahında kusursuz bir şekilde çalışır.
Tam otomatik bobin boşaltma (Doffing) özelliği sayesinde, az sayıda operatörle yüksek üretim kapasitesi sağlar.
- 10 inç Standart sarım veya konik sarım
- 96'lı bobin sarım bölümüne kadar
- Sağ veya Sol konfigürasyonu
- Tam otomatik takım değişimi
- Isıtmalı iplik kesim bıçakları
- Ayarlanabilir sarım sıkılığı
- Besleme Godeti
- Her bir uç için iplik denetim sensörü

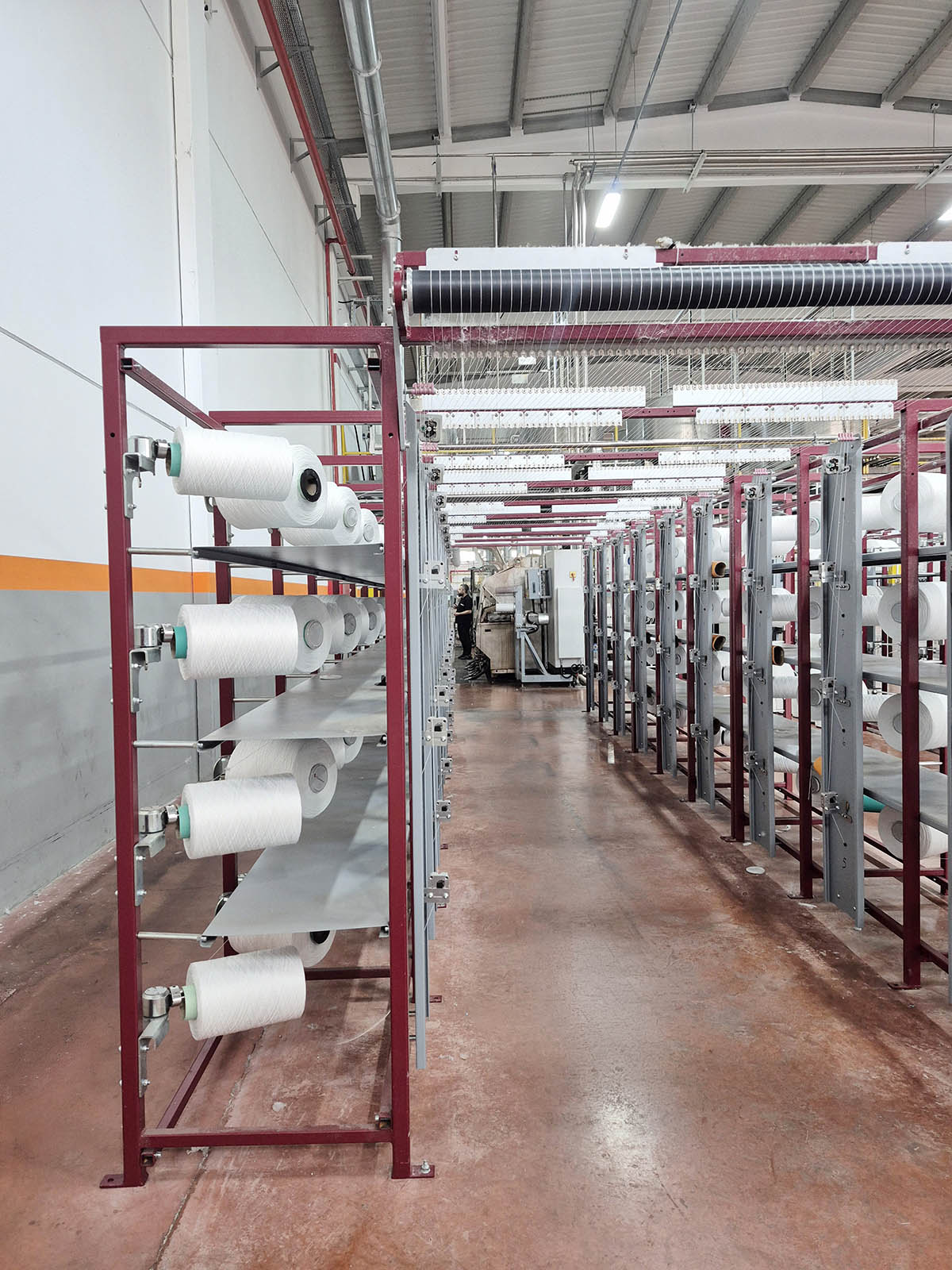

Creel
It features an ergonomic design that allows easy and fast bobbin replacement. Its frame is capable of carrying bobbins weighing up to 8 kg.
- Up to 96 bobbin capacity
- Active and reserve bobbin holders
- Single-row or double-row installation options
- Yarn break sensor for each end
- Yarn tension device for each end
Laying Unit
It is designed for laying continuous filaments and staple fibers. Tension-controlled godets enable high-speed production without compromising on quality.
- Tension-controlled feeding godet
- Easy maintenance and cleaning
- Laying speed up to 650 m/min

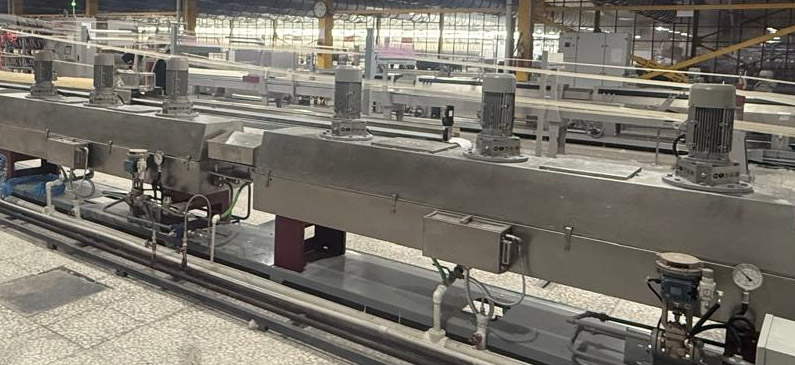

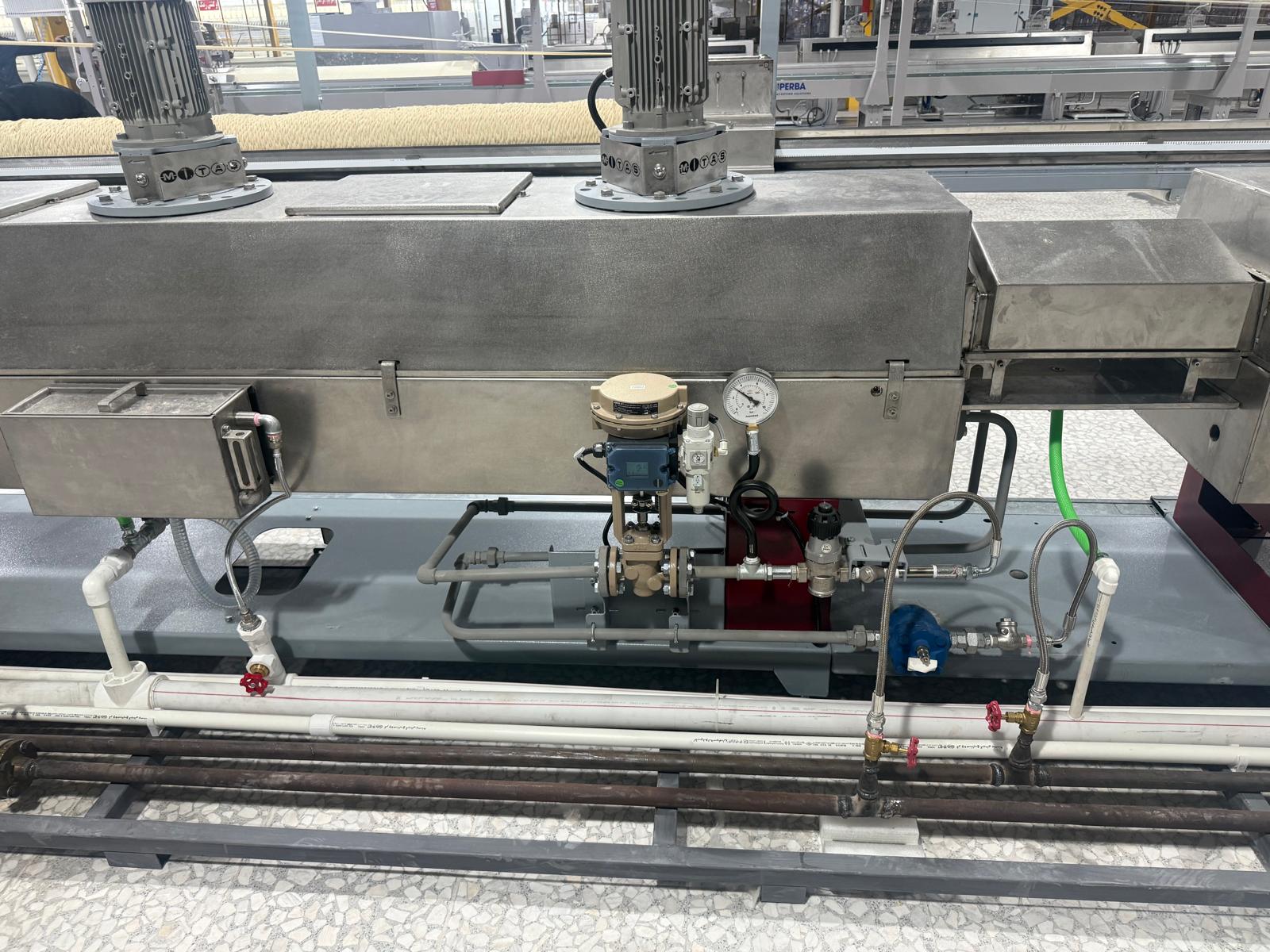

Steaming Chamber
It is a steaming tunnel that provides fixation with saturated steam and performs the heat-setting process of the product in an atmospheric pressure environment.
- Variable number of tunnels according to specific requirements
- Stainless steel belt (300mm width)

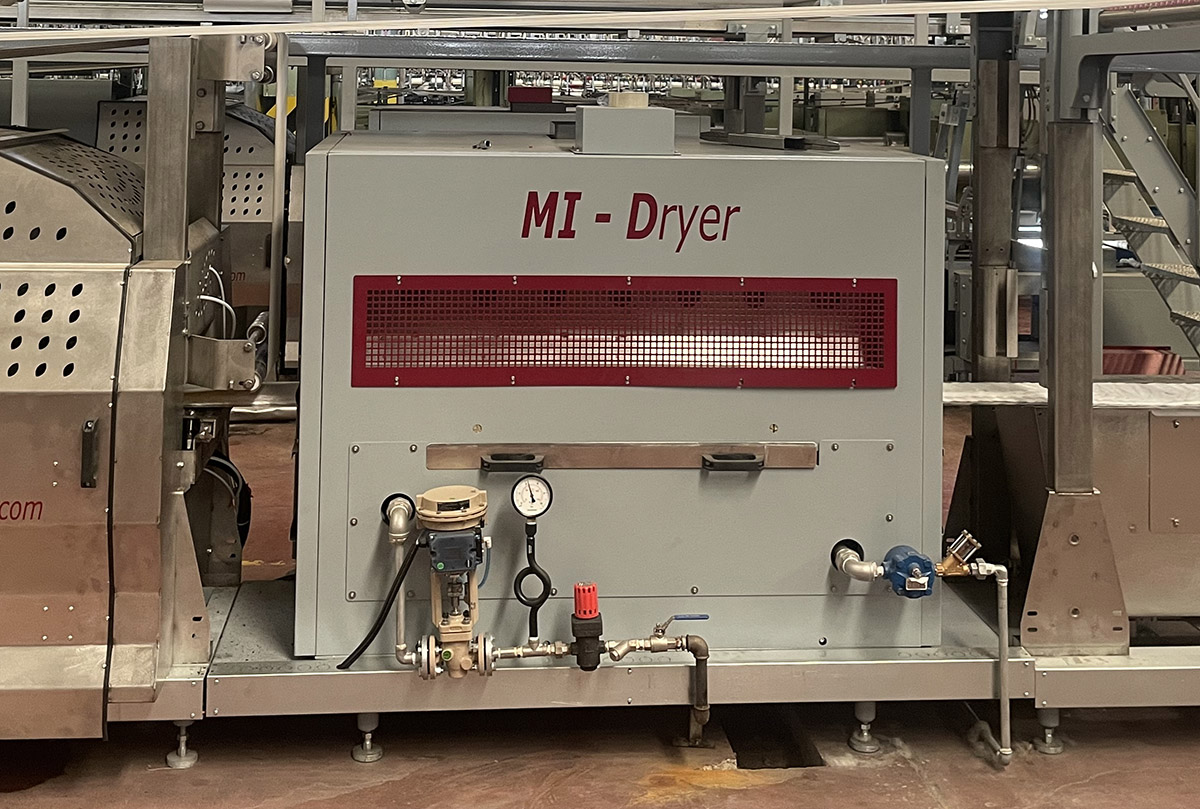

Dryer
It is an optional unit that can be added to the machine configuration based on customer requirements. In the heat-setting process carried out with saturated steam, the product naturally contains a certain amount of moisture; this dryer brings the product to the desired dryness level.

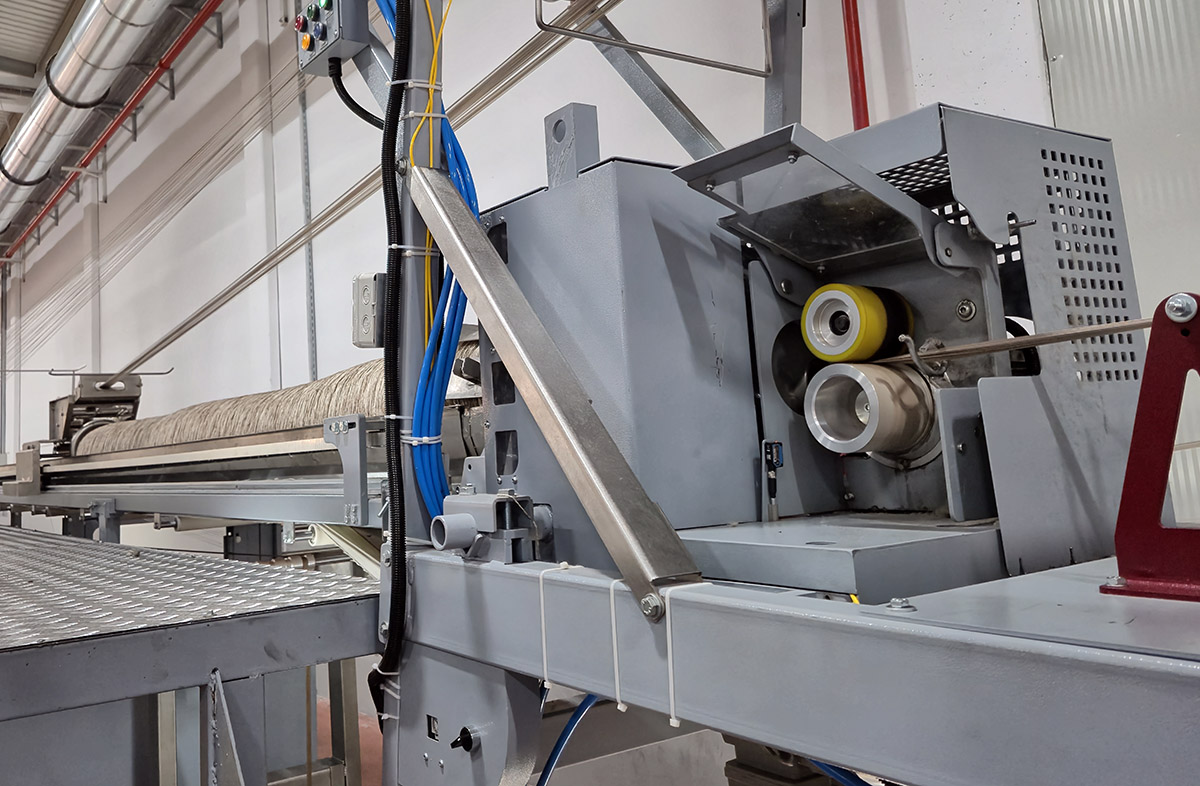

Accumulator
The accumulator is a critical machine component for production. Thanks to the accumulator, it is possible to achieve the highest production efficiency from the machine. It also ensures a homogeneous production output by keeping downtime in the tunnel section to a minimum.
To achieve different machine layout dimensions, the accumulator can be placed inline, alongside the line, or on top of the steaming tunnel.
- Storage length up to 15 meters depending on production requirements.

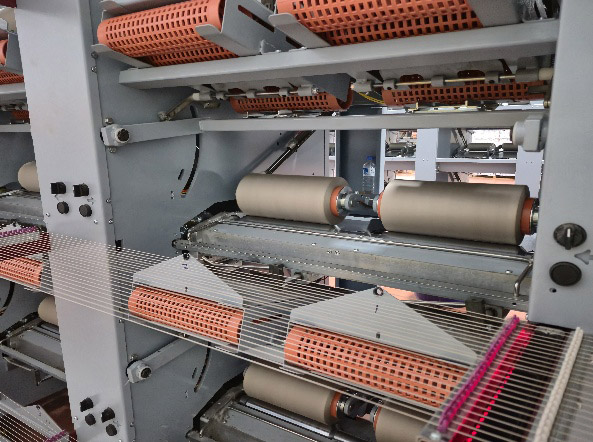

Take-Up Winder
MITAS winding machines are specifically designed to wind heat-treated yarns onto bobbins. Since they can perform bobbin winding at the desired hardness, they work flawlessly on all types of weaving and tufting looms.
Thanks to the fully automatic bobbin discharging (doffing) feature, it ensures high production capacity with fewer operators.
- 10-inch standard winding or conical winding
- Up to 96-bobbin winding section
- Right or left configuration
- Fully automatic doffing
- Heated yarn cutting blades
- Adjustable winding tension
- Feeding godet
- Yarn monitoring sensor for each end
